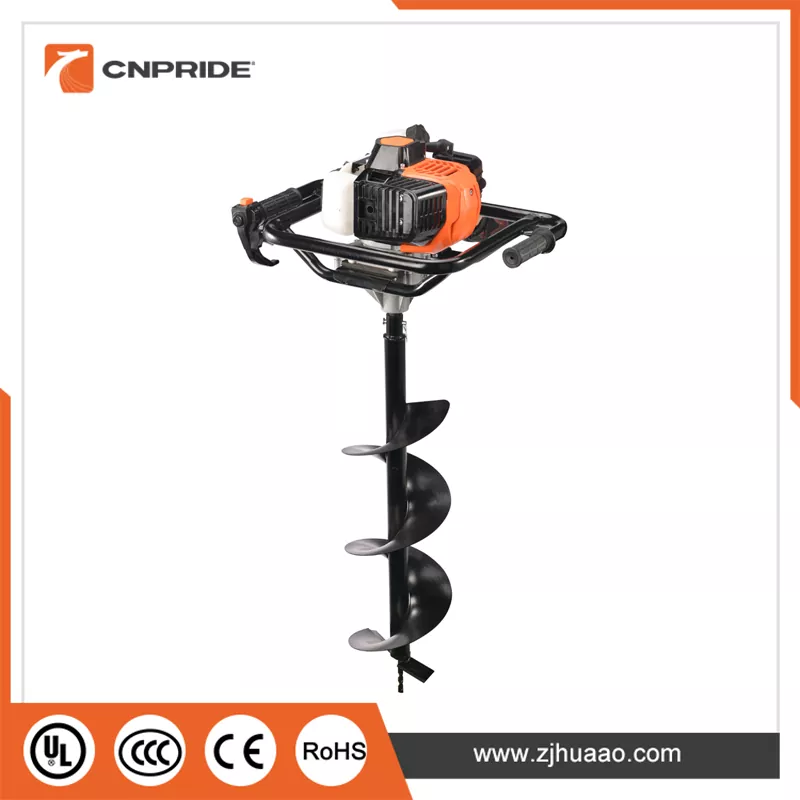

Benzínový zemný vrták je prenosný motorom poháňaný vŕtací stroj určený na efektívne prenikanie do zeme. Spája výkon dvojtaktného spaľovacieho motora s mechanickým prevodovým systémom a rezným nástrojom, vďaka čomu je nevyhnutným nástrojom pre úlohy od inštalácie plotov a výsadby stromov až po odber vzoriek pôdy a stavebné práce. Tento článok poskytuje hlbokú, inžiniersky zameranú analýzu benzínového zemného vrtáka, skúma jeho pohonné ústrojenstvo, mechanickú architektúru, prevádzkovú mechaniku a bezpečnostné mechanizmy.

Zdroj energie: Charakteristika dvojtaktného motora

V srdci väčšiny prenosnýchBenzínové zemné vrtákyje vzduchom chladený, dvojtaktný, jednovalcový benzínový motor. Tento typ motora je vybraný pre svoj výnimočný pomer výkonu a hmotnosti a mechanickú jednoduchosť, ktoré sú rozhodujúce pre ručné alebo ľahké zariadenia pracujúce v odľahlých vonkajších prostrediach.

• Zdvihový objem a výkon: Zdvihový objem motora sa zvyčajne pohybuje od 52 cm3 v základných modeloch až po 80 cm3 alebo viac v ťažkých variantoch. Tento zdvihový objem sa premieta do výkonov približne 1,8 kW (2,4 HP) až 3 kW (4 HP). Výkonová krivka sa riadi otáčkami motora, pričom väčšina agregátov pracuje pri otáčkach naprázdno 2 100 až 8 500 ot./min., pričom krútiaci moment prenáša cez redukčnú prevodovku na výstupné vreteno.

• Systém paliva a mazania: Na rozdiel od štvortaktných motorov si dvojtaktný cyklus vyžaduje vopred zmiešanú zmes paliva a oleja. Odvetvový štandardný pomer miešania je zvyčajne 25:1 alebo 40:1 (benzín a dvojtaktný olej), v závislosti od špecifikácií výrobcu a kvality oleja. Na zlepšenie spoľahlivosti studeného štartu väčšina jednotiek obsahuje pred karburátorom prednú žiarovku (palivové čerpadlo), ktorá umožňuje operátorovi manuálne nasať palivo do nádoby karburátora pred prvým ťahom. Kapacita palivovej nádrže je vo všeobecnosti 1,0 až 1,2 litra, čo poskytuje dostatočnú dobu chodu na dlhšie operácie v teréne.

• Systém zapaľovania a štartovania: Systém zapaľovania využíva modul zapaľovania s výbojom kondenzátora (CDI), ktorý poskytuje stabilnú vysokonapäťovú iskru bez externého napájania. Štartovanie sa dosiahne pomocou spätného štartéra (navíjacieho lanka), ktorý pri ťahaní zapína zotrvačník motora. Inžinierska výhoda tohto systému spočíva v jeho úplnej nezávislosti od elektrických sietí, čo zaisťuje spoľahlivú prevádzku v odľahlej divočine, horskom teréne a na iných pracoviskách mimo siete.

Mechanická architektúra: Od motora po Auger Bit

Prenos mechanickej energie z motora na zem zahŕňa niekoľko kritických komponentov navrhnutých na riadenie krútiaceho momentu, zníženie otáčok a izoláciu vibrácií.

Odstredivá spojka a logika zapojenia výkonu: Medzi výstupom kľukového hriadeľa motora a vstupom prevodovky je nainštalovaná odstredivá spojka. Princíp činnosti je riadený odstredivou silou: pri voľnobežných otáčkach zostávajú čeľuste spojky zatiahnuté pod napätím pružiny a neprenášajú žiadnu silu. Keď sa škrtiaca klapka otvorí a otáčky motora stúpnu na prah záberu (zvyčajne 2 500 – 3 000 ot./min.), čeľuste sa vďaka odstredivej sile roztiahnu smerom von, zapoja bubon spojky a plynulo prenášajú výkon na prevodovku. Technický význam tohto dizajnu je dvojaký: závitovkový vrták zostáva pri voľnobehu úplne nehybný, čo zvyšuje bezpečnosť operátora a zabraňuje zbytočnému opotrebovaniu a spotrebe paliva počas polohovania.
Násobenie krútiaceho momentu – Hlavná funkcia prevodovky: Vysokorýchlostný výstup motora s nízkym krútiacim momentom nie je kompatibilný s požiadavkami na vŕtanie, ktoré vyžaduje vysoký krútiaci moment pri nízkych otáčkach. Redukčná prevodovka je preto kritickým komponentom hnacieho ústrojenstva. Bežné konfigurácie zahŕňajú planétovú redukciu ozubených kolies alebo špirálovú redukciu s paralelným hriadeľom, pričom redukčné pomery sa zvyčajne pohybujú od 15:1 do 40:1. Po znížení sa výstupná rýchlosť vretena zníži na približne 150 až 200 otáčok za minútu, čo je optimálny rozsah pre rezanie pôdy. Táto rýchlosť poskytuje dostatočnú rýchlosť rezania a zároveň zabraňuje skĺznutiu nástroja, vyhadzovaniu pôdy a strate kontroly operátora.
Reaktívny krútiaci moment a tlmenie vibrácií: Toto je často prehliadaná, ale kriticky dôležitá inžinierska výzva v dizajne benzínového zemného vrtáka. Keď vrták prerezáva pôdu, pôda vyvíja na vrták rovnaký a opačný reaktívny krútiaci moment, ktorý sa prenáša priamo cez telo stroja na rukoväte rukoväte. Ak táto reaktívna sila prekročí zvládnuteľnú úroveň, operátor musí vynaložiť značné fyzické úsilie na udržanie stability, čo vedie k silnej svalovej únave a potenciálnemu zraneniu zápästia pri dlhodobom používaní. Pokročilé moderné modely to riešia pomocou konštrukcie rámu tlmiaceho vibrácie – využívajúce gumené izolačné puzdrá alebo štruktúry tlmičov pružiny na oddelenie tuhého spojenia medzi zostavou motora/prevodovky a rukovätí, čím sa výrazne znižujú prenášané vibrácie a prechodné nárazové zaťaženie.

Geometria a rezná mechanika Auger Bit

Prevádzková schopnosťBenzínový zemný vrtákzávisí nielen od výkonu a prenosu, ale aj od koncového rezacieho prvku – závitovky. Jeho geometria je oveľa sofistikovanejšia ako jednoduchá špirálová doska; je to zložená štruktúra optimalizovaná prostredníctvom dynamiky tekutín a mechaniky pôdy.

1. Funkcia závitoviek a odvádzania triesok: Telo bitu pozostáva z centrálnej oceľovej rúrky s priebežnými špirálovitými unášačmi privarenými po celej dĺžke. Vonkajší priemer unášačiek určuje priemer otvoru (bežné špecifikácie zahŕňajú 100 mm, 150 mm, 200 mm, 300 mm a vlastné veľkosti). Uhol skrutkovice letiek je kritickým parametrom: príliš plytký uhol vytvára vysoký odpor pri odvode triesok a nízku účinnosť; príliš strmý uhol spôsobí, že sa vrták samoblokuje (kde pokosená zemina nevyjde z otvoru a vrták sa zasekne). Inžinierska prax diktuje odlišné návrhy uhla špirály pre rôzne typy pôd – piesčité pôdy, ílovité pôdy, zamrznutá pôda a štrkové pôdy si vyžadujú špecifickú optimalizáciu uhla.

2. Pilotný hrot a rezná hrana – penetračný mechanizmus: Najspodnejšia časť vrtáka obsahuje vodiaci hrot, zvyčajne kužeľovú alebo krížovú štruktúru, často zakončenú doštičkami zo slinutého karbidu. Jeho funkciou je poskytnúť stabilitu centrovania počas počiatočnej fázy vŕtania, čím zabraňuje skĺznutiu alebo vychýleniu korunky pri kontakte so zemou. Bezprostredne nad pilotným bodom sa nachádzajú hlavné rezné hrany, ktorých geometrické uhly – uhol sklonu, uhol sklonu a sklon reznej hrany – priamo ovplyvňujú špecifickú spotrebu energie potrebnú na prenikanie do pôdy. Pre aplikácie s vysokým zaťažením, ktoré zahŕňajú štrk alebo zamrznutú pôdu, prémiové bity obsahujú doštičky s karbidovým hrotom na hlavných rezných hranách, čím sa výrazne zlepšuje odolnosť proti opotrebovaniu a rázová húževnatosť.

3. Dizajn s dvojitým letom a premenlivým rozstupom: Na zvládnutie zložitých geologických podmienok, v ktorých sa vrstvy pôdy nepredvídateľne striedajú, využívajú niektoré vrtáky profesionálnej kvality konfigurácie s dvojitým letom – dva paralelné špirálové unášače, ktoré súčasne zlepšujú efektívnosť odvádzania triesok a zlepšujú stabilitu navádzania dole. Dizajn s premenlivým stúpaním (kratšie stúpanie dole, dlhšie stúpanie hore) navyše poskytuje väčšiu reznú silu pri počiatočnom prenikaní a zároveň urýchľuje odvádzanie triesok v hornej časti, čím zabraňuje hromadeniu pôdy na stene vrtu.

Prevádzkové ovládacie prvky a bezpečnostné ochranné mechanizmy

Obsluha benzínového zemného vrtáka nie je taká jednoduchá ako „otvorenie plynu a vŕtanie“. Hĺbka jeho bezpečnostného ochranného systému priamo určuje životnosť zariadenia a bezpečnosť obsluhy.

Ovládanie škrtiacej klapky a regulácia otáčok motora: Zostava rukoväte obsahuje ovládanie škrtiacej klapky typu spúšte, ktoré je pomocou kábla pripojené k platni škrtiacej klapky karburátora. Operátor dosahuje plynulú moduláciu rýchlosti tlakom prstov. Niektoré modely sú vybavené tlačidlom zámku plynu vedľa spúšte, čo umožňuje pevnú polohu plynu počas nepretržitej prevádzky, aby sa znížila únava prstov z trvalého tlaku.
Ochrana proti preťaženiu – mechanizmus šmykového kolíka: Toto je najdôležitejší mechanický bezpečnostný komponent v zemnom vrtáku s benzínovým pohonom. Keď vrták narazí na nepredvídanú prekážku pod zemou – veľký kameň, hustú koreňovú masu alebo zamrznutú panvicu – okamžitý odporový moment môže ďaleko presiahnuť konštrukčné limity prevodovky a motora. Bez ochrany by to mohlo viesť priamo k prasknutiu zubov ozubeného kolesa, deformácii kľukového hriadeľa alebo dokonca k prasknutiu tela stroja. Technické riešenie je strižný kolík nainštalovaný na spoji medzi výstupným vretenom a závitovkovým vrtákom. Ide o zámerne oslabený, kalibrovaný komponent: keď odporový krútiaci moment prekročí prednastavenú bezpečnostnú prahovú hodnotu, najprv sa zlomí šmykový kolík a fyzicky sa odpojí hnacie ústrojenstvo. Bit sa okamžite prestane otáčať, čím chráni celý prenosový systém pred katastrofickým zlyhaním. Výmena strižného kolíka je rutinný postup údržby.
Brzdový systém a núdzové zastavenie: Niektoré prémiové modely integrujú odstredivú brzdu medzi spojku a redukčnú prevodovku. Keď operátor uvoľní plyn a otáčky motora klesnú na voľnobeh, brzdové čeľuste automaticky zapoja výstupný hriadeľ, čím sa vrták v priebehu niekoľkých sekúnd úplne zastaví. Tým sa zabráni náhodným poraneniam pri kontakte pri premiestňovaní stroja alebo pri pohybe medzi miestami vŕtania.
Ergonómia a prevádzková poloha: Benzínový zemný vrták sa ovláda v stojacej polohe s oboma rukami uchopenými riadidlami. Rozstup riadidiel, uhol uchopenia a celkové ťažisko stroja sú ergonomicky optimalizované. V ideálnom prípade, keď je vrták orientovaný zvisle nadol, ťažisko stroja by malo spadať medzi ruky operátora, čím by sa minimalizovala dodatočná sila krútiaceho momentu potrebná na pôsobenie proti nakláňaniu dopredu alebo dozadu.

Princípy údržby a inžinierske postupy

Údržba benzínového zemného vrtáka je v podstate starostlivosť o dvojtaktný motor a mechanickú prevodovku. Jeho základné princípy možno zhrnúť do troch kľúčových postupov:

1. Čerstvosť paliva: Predmiešané palivo pre dvojtaktné motory začína degradovať po 30 dňoch skladovania, pretože ľahké frakcie sa vyparujú a tvoria sa oxidačné živice, ktoré ľahko upchávajú trysky a kanály karburátora. Technický osvedčený postup odporúča použiť špeciálne dvojtaktné palivo stabilizované etanolom alebo vypustiť nádrž a nechať motor bežať nasucho, kým sa nevybije karburátor po každej pracovnej relácii.

2. Čistenie vzduchového filtra: Pri vŕtaní vzniká značné množstvo prachu. Penové alebo papierové prvky vzduchového filtra vyžadujú každodenné čistenie. Zanesený vzduchový filter spôsobuje podmienky bohatej zmesi, neúplné spaľovanie, zrýchlené hromadenie uhlíka a v konečnom dôsledku poškriabanie alebo zadretie valca.

3. Mazanie prevodovky: Redukčná prevodovka je naplnená špeciálnym mazivom na prevody (zvyčajne mazivo na báze lítia triedy 2 NLGI). Pravidelná kontrola a dopĺňanie sú nevyhnutné, aby sa predišlo predčasnému zlyhaniu prevodovky v dôsledku chodu nasucho.

TheBenzínový zemný vrtákje oveľa viac ako jednoduchý „benzínový motor so skrutkou“; ide o sofistikovaný systém zemného vŕtania, ktorý integruje dynamiku spaľovania, inžinierstvo mechanických prevodov, mechaniku rezania pôdy a ergonómiu. Elegancia jej konštrukcie je evidentná v plynulom zábere výkonu odstredivej spojky, presnom zosilnení krútiaceho momentu prevodovky, úlohe strižného kolíka ako poslednej obrannej línie pre bezpečnosť stroja a presnom ovládaní špirálového letu nad tokom zeminy. Iba pochopením týchto hlbokých technických princípov môže človek skutočne zvládnuť toto zariadenie a použiť ho s vedeckou údržbou a efektívnou prevádzkou.
